喬生鵝業“溯源鏈”
養殖可視化監管系統解決方案
方案編號：S-3113-01-1-NY-A003
版本號：V1.0
密級級別：[內部公開]
生效時間： 2020年7月31日
保密期：3年

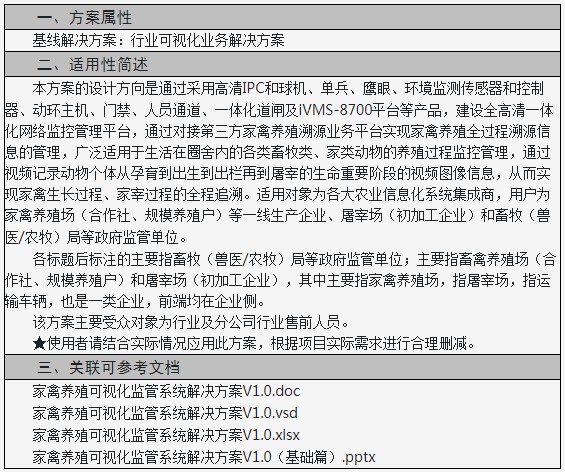

閱讀提示
湖南楓樺信息技術有限公司
公司地址：湖南省邵陽市北塔區狀元社區36棟1樓102號
客服熱線:19918182877 13715391392
網址:http://www.hikvision.com
目錄
第一章背景及需求 1
1.1應用背景 1
1.2需求分析 2
1.2.1業務需求 2
1.2.2系統需求 3
第二章系統總體思路 5
2.1總體目標 5
2.2總體架構 6
2.2.1業務流 9
2.2.2系統拓?fù)?/span> 9
2.3點位部署 11
2.3.1場景一、養豬場 11
2.3.2場景二、養鵝場 12
2.3.3場景三、養殖（屠宰）場進出口 13
2.4系統關鍵功能 14
第三章系統/軟件特點 17
3.1.1環境感知技術 17
3.1.2動物個體生長過程追溯 17
3.1.3養殖場拜訪授權管理 17
3.1.4進場前消毒門禁管理 18
3.1.5畜禽圈舍門禁管理 19
第四章成功案例 20
4.1河南省奶辦生鮮乳質量安全追溯項目 20
4.2成都市農委智慧動監天網項目 20
第五章關鍵設備介紹 21
5.1 200萬紅外網絡高清球機 21
5.2 200萬超寬動態紅外網絡槍機 22
5.3黑光系列攝像機 23
5.4 360°全景鷹眼（DS-2DP1636Z-D） 25
第六章通用配單 27
表格目錄
表1 前端設備安裝點位說明 14
圖片目錄
圖1. 系統架構圖 7
圖2. 畜禽養殖生產管理業務流程 9
圖3. 網絡拓?fù)鋱D 10
圖4. 養豬場前端點位部署圖 11
圖5. 養鵝場前端點位部署圖 12
圖6. 養殖場門口消毒管理點位部署 13
圖7. 動環感知調節流程圖 17
圖8. 門禁授權管理流程圖 18
圖9. 進場消毒管理示意圖 19
畜牧業是指用放牧、圈養或者二者結合的方式，飼養畜禽以取得動物產品或役畜的生產部門，它包括牲畜飼牧、家禽飼養、經濟獸類馴養等，畜牧業是農業的組成部分之一，與種植業并列為農業生產的兩大支柱。2016年我國全年肉類總產量8540萬噸，其中豬肉產量5299萬噸，牛肉產量717萬噸，羊肉產量459萬噸，禽肉產量1888萬噸，畜牧業占農業產值比重為36%左右，無論是關系到農村經濟、農民生活，還是解決“三農”問題，畜禽養殖均占據極其重要的位置。
世界上許多發達國家，無論國土面積大小和人口密度如何，畜牧業都很發達，除日本外，畜牧業產值均占農業總產值的50%以上，如美國為60%、英國70%、北歐一些國家80%-90%。畜牧業發達國家對動物飼養、動物疫病和動物衛生監管溯源信息系統建設都非常重視，歐盟、日本、澳大利亞、新西蘭、美國、加拿大等國都通過國家立法強制實施標識管理和溯源體系建設。
現代畜禽養殖業可以說無論從飼料購買、良種引進、標準化規模養殖、防疫、病死畜禽保險、污染物再利用等涉及畜禽養殖業務的所有環節中均得到了國家、省、市、縣各級政府的優惠政策和大力補貼，自2012年始國務院即提出要加強食品安全監管力度，提升食品安全水平，改革和健全食品安全監管體系。2017中央一號文件《深入推進農業供給側結構性改革加快培育農業農村發展新動能的若干意見》中指出要全面提升農產品質量和食品安全水平、加強農業科技研發、強化農業科技推廣，其中也包含畜牧養殖業，2017年2月，農業部全國畜牧總站站長楊振海于青貯粗飼料大會中提出，我國將繼續大力推進“糧改飼”工作，按照草畜配套、種養結合的原則，力爭在今年糧改飼的面積達一千萬畝，大規模發展適應于肉牛、肉羊、奶牛等草食畜牧業需求的青貯玉米，這也是國家要做大做強草食畜牧業的標志性舉措。
另一方面，農業農村部辦公廳印發了《關于開展動物衛生監督執法規范年活動的通知》，通知要求強化信息手段，力爭實現所有畜禽屠宰企業、病死畜禽專業無害化處理場、公路動物衛生監督檢查站遠程視頻監控。構建從養殖到屠宰全鏈條信息化監管系統，推動監管信息互聯共享，將養殖、運輸、屠宰過程的視頻監管和肉品在各流通環節質量安全信息管理進行有效結合，完善肉品質量安全體系建設，掃除監管的盲區，深入落實“放心肉”服務體系建設。
未來隨著我國市場經濟的發展，農牧業產業結構的調整升級，信息技術對畜牧業的推動作用將會越來越明顯。
需求分析
業務需求
為了解決畜禽圈舍生產管理中存在的問題，不僅需要廣大農企、農民提高對畜牧業信息化的認識，同時也要政府相關部門做好監管工作。畜牧產品質量安全管理業務需求主要有圈舍環境監控、畜禽個體溯源信息建立、異常監測與報警、人畜車分管和轄區相關企業的集中監管。
圈舍環境監控
圈舍環境監控主要包括物聯網傳感和環境因子的智能控制。
現階段我國大多數畜禽圈舍尚未完成信息化建設，生產管理方式仍以人工巡檢及人工經驗判斷為主，可能導致畜禽個體長期生活于“逆境”中，通過各類環境傳感器實時感知環境因子的變化，理性判斷動物群體所處的生活條件。
環境因子的智能控制通過設置各類環境指標的閾值，控制畜禽圈舍環境變化范圍，使畜禽個體始終處于最佳生活環境中。
畜禽個體溯源信息建立
隨著人民生活水平的不斷提高，人們對生鮮畜禽的消費需求已由數量增長轉變?yōu)閷ζ焚|(zhì)、安全等的質量追求。
在生活區、進食區、排泄區、分娩區、育兒區等養殖場所和卸豬區、待宰欄、刺殺車間、去毛車間、檢疫車間、開膛車間、無害化處理車間等屠宰場所安裝前端攝像機，應用智能視頻監控技術可代替人眼進行24小時不間斷盯防、花樣巡邏、定點值守，實時掌握及記錄每只豬從出生到出欄到運輸再到屠宰的全過程環境及行為動態，記錄畜禽圈舍內發生的所有人工生產管理畫面，配合入侵報警設備還可有效防止闖入、偷盜、人為破壞、動物混入等事件，同時當有設置的預定事件發生時自動聯動攝像機并進行存儲記錄，方便對后期問題事件發生原因的參看與生產過程的質量安全追溯。
人畜車分管
在全國各省、市、縣，針對養殖品種的不同其養殖標準也不同，但都有對外來人員及車輛的隔離管控措施，如生豬養殖行業中，按照國際生物防疫的通行做法是將豬場分為紅區、黃區、綠區，不同的顏色代表不同的生物防疫等級，區與區之間不能隨意出入。
分別在人員活動區域、車輛進出區域動物活動區域安裝不同類型的門禁道閘系統，給管理人員及訪客發放門禁卡，嚴格控制不同場所人員進出權限，未經消毒不可進入畜禽的生活區，防治人畜病菌交叉感染；在養殖場/屠宰場出入口安裝車輛道閘和抓怕機，記錄車輛進出情況；在畜禽圈舍門欄上安裝小門禁，遠程控制各個限位欄內個體的進出，盡量減少人的在場因素，達到人、畜、車的分開管理。
轄區企業集中監管
畜禽產品管理離不開政府的監管，系統為多級架構系統，通過將在前端養殖場/屠宰場/乳品收購站等地建設的監控子系統接入上級政府監控中心，實時上傳環境數據和視頻流，實現對轄區范圍內各個養殖基地的統一監管。政府領導通過觀看監控中心的拼接大屏即可了解到各個養殖/屠宰基地的實際生產情況，政府監管的融入有利于加快建立畜禽產品產出的標準化體系，加強畜禽養殖、屠宰等環節的質量安全管控，監控點的部署就需考慮每個環節，盡可能減少監控盲區。
系統需求
根據畜禽養殖/屠宰基地建設現狀，在原有建設環境基礎上，從不同角度來看畜禽養屠運可視化監管系統項目面臨的實際需求：
畜禽圈舍內需通過動環主機接入空氣溫濕度、H2S濃度、CO2濃度、NH3濃度、PM2.5、噪聲等環境傳感器；
可將環境傳感信息疊加在視頻圖像上進行顯示，全方位展示生產現狀；
當環境指標超過閾值時，系統立即發出報警信號通知管理員及時調控，保證畜禽個體始終處在一個舒適的生活環境中；
前端配備紅外鏡頭或補光燈，實現對畜禽圈舍內外環境進行全天候7*24小時的實時錄像監控；
接入出入口管理子系統，實現對人、車的進出管理；
通過門禁通道管理系統，對人、畜分開管制，盡量減少人畜接觸頻率，降低相互感染的風險；
監控中心能夠?qū)λ斜O(jiān)控點的情況進行實時監控、錄像回放、智能檢索、云臺控制等操作，對于一些重點區域能很容易地實現事件回放和追溯；
生產性研究、資源合理調度、畜禽產品質量追溯、大數據分析等不斷積累基礎數據。
平臺系統需具備完善的運維管理功能，對數量龐大的視頻監控設備進行自動化巡檢，當巡檢結束后自動生成報表，以便運維部門及時處理；
監控中心部署大屏，能夠?qū)λ狆B(yǎng)殖基地進行集中接入、統一管理。
為降低本地政府部門監管難度、保護農企/養殖戶財產、提高畜禽品質產量、促進增產增收，需搭建一套畜禽養屠運可視化監管系統，對養殖、屠宰等環節進行全方位的監控和管理，推進本地服務型政府的建設。（本方案是針對畜禽養殖的視頻可視化綜合解決方案，可為畜產品質量安全溯源、畜牧物聯網、數字畜牧、智慧畜牧等業務提供可視化服務）。
根據肉類產品的質量安全監管業務在業內的受重視程度，需側重關注，因肉類產品的質量安全監管業務鏈條特別長且各環節復雜度高，畜禽產品的形成主要包括畜禽養殖、產地檢疫、屠宰及檢疫三大環節，畜禽養殖環節包括對獸藥生產/經營、畜禽個體孵化、養殖過程、診療、免疫及佩戴耳標等業務，此方案側重于養殖場內養殖環節、屠宰環節的監控管理。從可視化的角度進行全程信息采集、過程監控，實現畜禽個體生長履歷信息管理和追蹤溯源，幫助企業提升信息化生產管理水平，幫助政府建立統一的畜禽產品產出監管體系，讓消費者買得放心、吃得安心。
?？低曅笄蒺B(yǎng)屠運可視化監管系統，對畜禽養殖場/屠宰場生產實現以可視化為核心的輔助系統綜合管理。系統以現代信息技術為支撐，網絡互聯互通、信息資源共享、應用功能完備，主要實現以下目標：
前端平臺能夠?qū)ιa(chǎn)畜禽圈舍內視頻監控、環境監測、安全警衛、智能控制等輔助子系統實現統一接入及聯動配置，有效節省管理及運維成本，任何事件都能關聯相應視頻，做到事件能夠被有效查詢及追溯；
視頻監控系統能夠與第三方的畜禽產品質量安全溯源信息化管理平臺實現對接，使飼料、獸藥的進出庫過程能夠聯動視頻，實現業務管理的全過程可視化；
畜禽圈舍的前端系統能夠向上級監控中心實現互聯互通，通過前端系統上傳的信息、圖像，上級監控中心能夠?qū)ιa(chǎn)現場進行遠程巡視，使上級管理部門能夠及時掌握下屬養殖基地的生產情況；
系統通過對前端門禁、道閘的控制實現人、畜、車的分管，盡量減少三方接觸機會；
系統形成前端畜禽圈舍生活環境信息的各類統計報表，供主管部門統籌決策。
基于“高內聚、松耦合”設計原則和頂層模塊化設計的思想，iVMS-8700采用了SOA架構，平臺提供統一的服務管理，各個應用或子系統，以及功能模塊的服務端皆以獨立服務方式提供并注冊到平臺，具備良好伸縮性和業務擴展能力，以確保系統符合信息技術發展的趨勢并適應未來應用動態升級的需要。
在項目建設總體思路、建設內容、系統定位等指導下，將系統劃分為五個層次，同時根據技術標準和設備標準進行保障

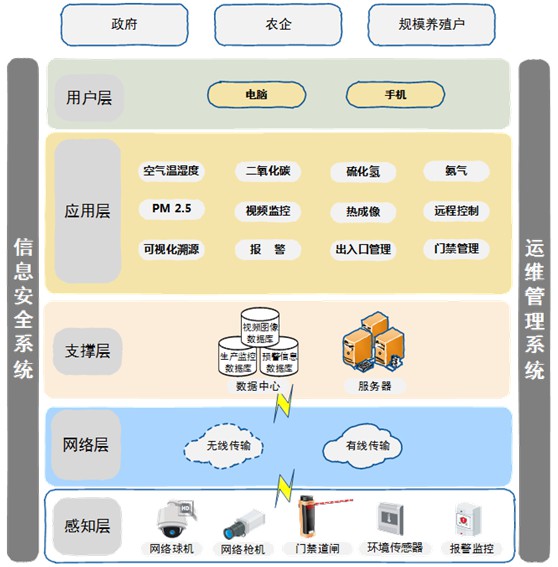

系統架構圖
1) 用戶接入層建設
為平臺各類用戶提供具有良好用戶體驗的終端展現界面，業務數據的自動化錄入，并提供多種前端接入方式，主要包括智能手機、智能手持機、拼接大屏、個人電腦、前端查詢機等設備。
2) 應用系統層建設
用于支持不同權限管理者和用戶的業務應用和智能化、自動化生產，主要包括政府應用平臺和企業/個人應用平臺，政府應用平臺與企業/個人應用平臺之間相互服務，數據共享。
3) 數據層
主要是為上層系統提供數據支持，包括環境監測數據庫、門禁管理數據庫、拜訪授權管理數據、預警信息數據庫、視頻圖像數據庫等。
4) 支撐層
支撐層負責為應用系統的運行提供技術支撐服務，并將這些服務能力依據不同功能劃分，以松散耦合的形式組織成各類基礎服務。這些基礎服務在SOA的總體架構內互相提供服務和數據，構成了上層應用系統所需要的底層應用支撐。主要包括身份權限管理系統、地理信息系統、數據接口。
5) 基礎層
主要指保障上層系統正常運行的硬件設備、運行于硬件上的基礎系統和傳輸網絡等。其中，硬件服務器平臺及安全保障系統可依托于云平臺進行建設。
業務流
畜禽養殖生產管理業務流程

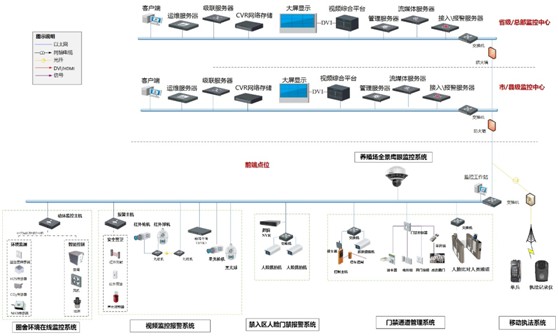

系統拓?fù)?/strong>
系統由各級監控中心和前端監控點位組成。在前端畜禽養殖基地設置不同類型的網絡攝像機，監控視頻直接傳輸?shù)交氐目刂浦行倪M(jìn)行實時查看和存儲，同時也可以轉發給?。ㄊ校┬竽辆只蚱髽I(yè)總部的視頻監控中心，構建省、市、縣（區）、養殖基地等多級聯網的視頻監控系統。
環境傳感監測數據及視頻數據等信息在各級監控中心均可單獨存放，建議采用云存儲或者集中存儲（CVR）等存儲專用設備，將所有監測點的環境、視頻數據進行長期保存，保證至少90天內不丟失，便于日常管理或突發事件的記錄及歷史信息檢索。
網絡拓?fù)鋱D
根據畜禽養殖基地的組織架構，畜禽養殖可視化監管系統為分層及分區分布，畜禽養殖可視化監管系統由前端系統、傳輸網絡、監控平臺這三個相互銜接、缺一不可的部分組成。
1) 前端系統
系統前端對養殖場內，特別是畜禽圈舍的視頻監控報警系統、圈舍環境在線監控系統、養殖場全景鷹眼監控系統、門禁通道管理系統、禁入?yún)^(qū)人臉門禁報警系統、移動執法系統等子系統進行了整合，主要負責對應用場景內部及周邊的視音頻、人/車、報警等信息進行采集、編解碼、存儲及顯示，并通過系統平臺預置的規則進行自動化聯動。
2) 傳輸網絡
系統承載的網絡因不同用戶和不同組織架構而異，可根據實際情況建設，用于前端與監控中心之間的通信。前端系統的視音頻、報警信息可上傳至平臺，分別供各級的政府管理部門和用戶調用查看。
在運營商的3G/4G網絡環境下，領導及專家也可隨時隨地通過手機查看實時圖像；相關巡查人員可通過手持移動單兵、4G執法記錄儀對現場進行巡視，并通過3G/4G網絡將圖像傳回監控中心。
3) 監控平臺
部署在省、市（縣）畜牧監管單位的監控平臺（數據中心）可管理應用場景內部的所有設備，接收由各區域上報的信息，滿足各級用戶對監控視頻、報警信息查看等需求。系統服務軟件主要包括中心管理服務、存儲管理服務、網管服務、流媒體服務、告警服務、設備接入服務、移動接入服務、電視墻服務等。
點位部署
場景一、養鵝場
養鵝場前端點位部署圖
前端設備依據功能的不同其安裝位置也有不同的要求，主要部署在鵝舍/鵝房內及養殖基地制高點等場所。
1) 鵝舍/鵝房內
在鵝舍內的人員通道拐角處部署星光槍機，可實時監控工作人員活動情況，也便于能快速發現異常。
在工廠化鵝舍走道中央棚頂布設軌道機（或地面移軌），再搭載黑光球，可實現遠程對鵝籠內鵝個體的移動觀測，觀察是否存在異樣，盡早發現病鵝、死鵝個體，避免疾病范圍的擴大。
在圈舍內部署空氣溫濕度、CO2濃度、H2S濃度、NH3濃度、PM2.5、噪聲等環境傳感器，可接入前端攝像機（接口數量較少），也可接入動環主機。
2) 養殖基地制高點
推薦部署1臺2400萬環形鷹眼或360°全景鷹眼放置在養殖場內制高點或較高的立桿上，視場角達180°或360°，對養殖基地內所有人、車的進出動態進行自動跟蹤，可完整記錄整個養殖基地發生的活動情況。
場景二、養殖（屠宰）場進出口
在養殖場門口安裝深眸人車檢測攝像機，自動識別進入報警檢測區域的人員或車輛，若逗留、徘徊超過一定時間，則自動抓拍外來人員、車輛并在系統上進行報警，同時通過前端的聲光報警器對可以人員、車輛進行警告及驅離，記錄報警視頻及圖片信息，供后期追溯。
利用車輛道閘系統（智能抓拍一體化道閘）、人員通道、門禁等出入口管理設備做聯動整合，除可管制車輛的進出外，亦可進一步管制車位數量，對于每輛車停車時間亦可計算或限制，更加強防盜/防弊功能，對通過的車輛能更有效的辯識和管理。

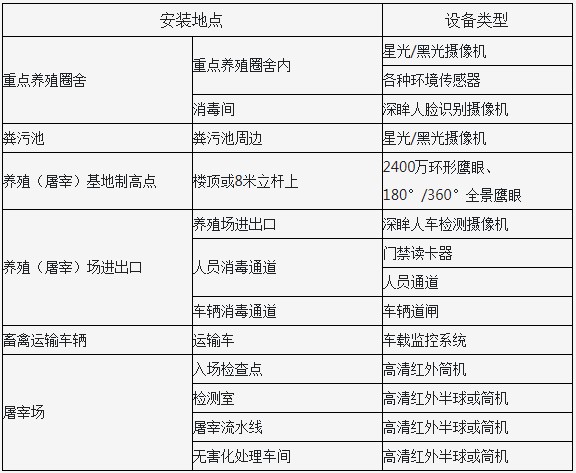

表1 前端設備安裝點位說明
系統關鍵功能
1) 實時預覽
畜禽圈舍內安裝高清監控系統，可實現360度全方位監控和24小時不間斷的監視工作，并且可以保留三個月的監控資料。畜禽養殖管理人員可以在家中觀察畜禽生活情況，甚至可以將該視頻直接公布在網絡上。
2) 環境監控
本方案的設計不僅僅是視頻的監控，它還能夠監控現場的環境量，能夠通過傳感器，將現場的溫度、濕度、各種氣體的濃度傳回監控中心，讓工作人員在監控中心就能感知到現場的溫度和濕度以及各種傳回中心的數據，同時各種數據可以和視頻進行疊加，既可以看到監控區域又可以感知監控區域的環境情況。
3) 智能報警
系統可以將一系列報警信息發送到相關人員的手機上，工作人員可以打開手機軟件，直接查看現場情況，例如，有人闖入了養殖場，通過智能分析會產生報警，該報警可以通過短信的方式發送到手機上，又如，現場溫度超出設定的閥值，報警信息也能夠通過短信發送到相關人員手機上。
4) 手機監控
本系統可以在手機上安裝手機客戶端，手機客戶端目前支持的系統有iOS、Android等系統，管理人員可以在其智能手機上安裝手機客戶端，通過3G/4G網絡查看現場視頻及各種傳感器傳回的數據，可以控制現場空調、風機、噴淋、燈光等設備。
5) 環境波動預警
大幅度的環境條件變化會直接影響到動物活動，甚至威脅其生存，對于超出設定閾值的環境變化，系統會自動觸發警報并以通知或短信形式告知管理人員，且每次報警都能進行存檔記錄，為后期管理和決策分析提供參考依據。環境波動預警功能包括預警標準值設定、預警區域管理、預警時間及預警方式選擇等。
6) 數據統計
數據統計將以往的環境監測數據通過圖表的方式進行統一展現，主要包含數據的存儲、統計和統計分析。數據的存儲、統計是通過動環對傳感器采集的信息進行存儲、統計、管理的功能，同時可供信息追溯使用。數據的統計分析對生產區的各種數據進行統計分析，形成報表，供管理人員決策分析。
7) 中心展示
通過在監控中心安裝拼接屏系統，能夠通過大屏幕的方式展現養殖場內、圈舍內現場情況，大屏幕的好處在于能夠非常醒目地看清現場動態，同時以最佳的高清視頻呈現方式展現給視察參觀的領導。
8) 視頻質量診斷
采用輪巡方式檢測設備工作異常，如清晰度異常（圖像模糊）、亮度異常（過亮、過暗）、偏色、噪聲干擾（雪花、條狀、滾屏）、畫面凍結、信號丟失、云臺失控等，及時系統的故障并報警通知，提高視頻監控系統有效性。

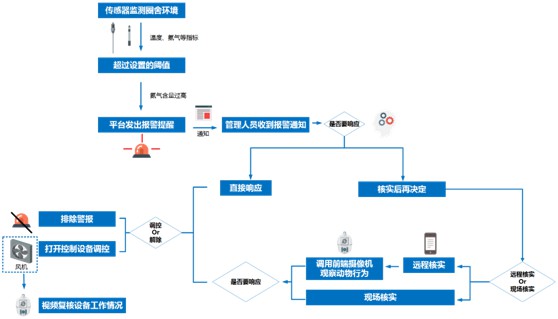

通過動環監控報警主機對前端環境監測傳感器的接入，在線采集畜禽圈舍內環境指標數據（二氧化碳濃度、空氣溫濕度、硫化氫濃度、氨氣濃度等），讓管理者對圈舍內的環境變化了如指掌，同時也是對外展示的首選呈現方式。
通過布置在養殖場及圈舍內的網絡攝像機對畜禽動物個體日常生活、飲食、排泄、防疫等過程和進出重要區域的人員、車輛行為活動進行跟蹤拍攝并記錄存儲。方便后期對養殖環節及風險問題發生的原因進行回溯，為養殖場的安全生產提供參考依據，為監管工作提供證據，利于標準化養殖體系的完善。
養殖場拜訪授權管理
對于養殖場來訪人員、車輛的進出權限，有時候需要增加審批環節，即各養殖基地的發卡中心先給員工/訪客發IC卡，之后由持卡人員提交開門權限申請給總部審批中心，總部審批人員負責審批授權（需通過手機APP實現授權），可以直接通過，也可以修改后再通過，審批通過后，持有的卡片即有相應的開門權限，若拒絕則門禁系統不發生任何指令。

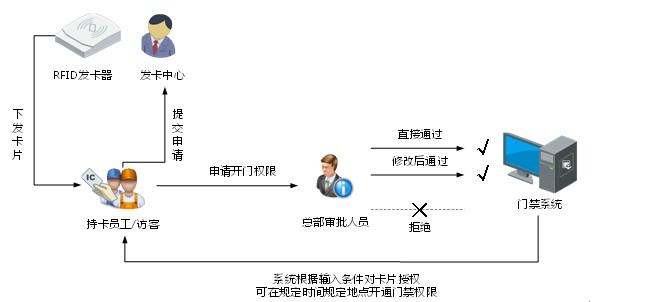

門禁授權管理流程圖
進場前消毒門禁管理
為保障生產安全，維護一個健康衛生的環境，針對所轄的各個養殖場（屠宰場）建設一套進場前消毒管理子系統，保證對進出場區人員、運輸司機、運輸車輛進行全面消毒管控，確保養殖場的生產安全，實現養殖場無人值守，減少管理人員投入，降低公司運營投入，同時提升公司管

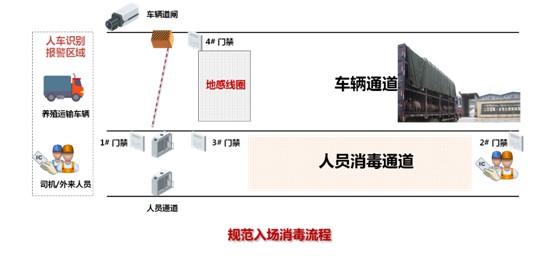

進場消毒管理示意圖
畜禽圈舍門禁管理
畜禽門禁管理子系統基本功能是對各個畜禽養殖場（屠宰場）的畜禽個體/群體生活區進行隔離，并可通過遠程控制的方式對門禁開關進行統一管理，也避免實際管理人員在未經允許的情況下私自打開圈門或?qū)⑿笄輦€體牽出圈舍，在屠宰過程中實現對靜養時間的準確把控。

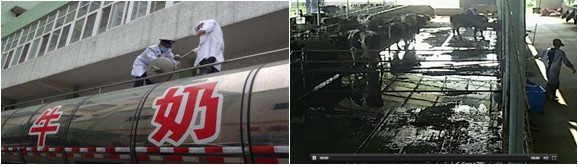

成功案例
理效率。
本項目以湖南下屬重點養殖縣共計30個養殖場及縣級管理合作社為核心建設“動監天網”，每個養殖場和加工廠均新建了3個槍機、1個球機和1臺NVR，其中加工廠、存儲基地。又額外部署了10臺DS-K2601門禁控制器和2套DS-TMG400-MR出入口道閘，共計新建90臺槍機、30臺球機、30臺NVR、300臺門禁控制器和2套出入口道閘，在集團監控中心部署1套視頻綜合管理平臺，通過視頻監控和門禁系統實現對加工過程和無害化處理過程的實時監控和管理，對人在作業環境中存在的嚴重違規違法行為進行取證、告警，最大限度杜絕養殖不規范等問題出現。
關鍵設備介紹
200萬紅外網絡高清球機
支持最大1920×1080@30fps高清畫面輸出
支持H.265高效壓縮算法，可較大節省存儲空間
支持超低照度，0.05Lux/F1.6(彩色)，0.01Lux/F1.6(黑白)，0LuxwithIR
支持30倍光學變倍，16倍數字變倍
采用高效紅外陣列，低功耗，照射距離達150m
支持960p@60fps、720p@60fps高幀率輸出
支持三碼流技術，每路碼流可獨立配置分辨率及幀率
支持區域入侵偵測、越界偵測、移動偵測等智能偵測功能
支持?jǐn)嗑W(wǎng)續傳功能保證錄像不丟失，配合SmartNVR實現事件錄像的二次智能檢索、分析和濃縮播放
支持寬動態、3D數字降噪、強光抑制、電子防抖、SmartIR等功能
支持360°水平旋轉，垂直方向-15°-90°
支持300個預置位，8條巡航掃描
支持3D定位，可通過鼠標框選目標以實現目標的快速定位與捕捉
支持定時抓圖與事件抓圖功能
支持區域曝光與區域聚焦功能
支持中心鏡像功能
支持定時任務、一鍵守望、一鍵巡航功能
支持Hi-PoE供電（僅-E型號支持）
支持1路音頻輸入和1路音頻輸出
內置2路報警輸入和1路報警輸出，支持報警聯動功能
支持最大128G的MicroSD/SDHC/SDXC卡存儲
支持?？礢DK、ONVIF、CGI、PSIA、GB/T28181、E家協議和螢石云接入
防雷、防浪涌、防突波，IP66防護等級
200萬超寬動態紅外網絡槍機
1) Smart功能
Smart偵測：10項行為分析，4項異常偵測，2項識別檢測，1項統計功能
Smart錄像：支持?jǐn)嗑W(wǎng)續傳功能保證錄像不丟失，配合SmartNVR/SD卡實現事件錄像的智能后檢索、分析和濃縮播放
Smart編碼：支持低碼率、低延時、ROI感興趣區域增強編碼、SVC自適應編碼技術
Smart控制：ABF（-A可選）、P-Iris（-P可選）
圖像相關
支持HD1080p@60fps高幀率，圖像更流暢
支持走廊模式，增加縱向狹長環境下監控區域
支持區域裁剪，小帶寬看清大細節
碼流平滑設置，適應不同場景下對圖像質量、流暢性的不同要求
支持H.264/MJPEG視頻壓縮算法，支持多級別視頻質量配置、H.264編碼復雜度Baseline/Main/HighProfile
支持GBK字庫，支持更多漢字及生僻字疊加，支持OSD顏色自選
支持寬動態范圍達140dB，適合逆光環境監控
支持透霧、強光抑制
系統功能
支持ONVIF（profileS/profileG）、CGI、PSIA、ISAPI、GB/T28181和EHOME協議接入
支持三碼流技術，雙路高清，支持同時20路取流
支持防雷、防浪涌、防靜電
支持寬壓輸入
2) 接口功能
支持標準的128GMicroSD/SDHC/SDXC卡存儲
支持10M/100M/1000M自適應網口
支持1對音頻輸入/輸出，支持雙聲道立體聲音頻
支持1對報警輸入/輸出
支持BNC模擬輸出
3) 安全服務
支持三級用戶權限管理，支持授權的用戶和密碼，支持IP地址過濾，支持匿名訪問
支持HTTPS，SSH等安全認證，支持創建證書
支持用戶登錄鎖定機制
黑光系列攝像機
1、黑光球機，可選型號：iDS-2DF8225IH-A
支持最大1920×1080@60fps高清畫面輸出
采用人眼仿生技術+MSS多光譜成像技術，保證超低照度下的圖像清晰度和色彩還原度，并且能夠在紅外燈開啟條件下實現全彩成像
采用智能運動多級降噪引擎，有效降低超低照度下的圖像噪點
支持H.265高效壓縮算法，可較大節省存儲空間
星光級超低照度，0.002Lux/F1.5(彩色),0.0002Lux/F1.5(黑白) ,0 Lux with IR
支持25倍光學變倍，16倍數字變倍
采用高效紅外陣列，低功耗，照射距離達200m
采用光學透霧技術，極大提升透霧效果
120dB光學寬動態，適合逆光環境監控
支持多種智能功能：如區域入侵，越界偵測，全景跟蹤等
2、黑光護罩一體機，可選型號：DS-2CD5028FWD/E-IRA
支持FULL HD 1920×1080@60fps高幀率實時輸出
采用人眼仿生技術+MSS多光譜成像技術，保證超低照度下的圖像清晰度和色彩還原度，并且能夠在紅外燈開啟條件下實現全彩成像
Smart偵測：10項行為分析,4項異常偵測,2項識別檢測,1項統計功能
采用高效紅外燈，低功耗，照射距離最遠100m
支持H.265 / H.264 / MJPEG視頻壓縮算法，支持多級別視頻質量配置、編碼復雜度設置
支持寬動態范圍達120dB,適合逆光環境監控
支持GBK字庫，支持更多漢字及生僻字疊加，支持OSD顏色自選
支持透霧、電子防抖
360°全景鷹眼（DS-2DP1636Z-D）
DS-2DP1636Z-D星光級全景網絡高清智能球機，采用一體化設計，單產品即可同時提供全景與特寫畫面，兼顧全景與細節。其中全景畫面由8個傳感器拼接而成，可實現360度的全景監控；一體化機芯和高速云臺設計，在全景監控的同時為用戶提供快速細節定位功能。另外全景球機還集成了先進的視頻分析算法和多目標跟蹤算法程序，可實現自動或手動對全景區域內的多個目標進行區域入侵、越界、進入?yún)^(qū)域、離開區域行為的檢測，并可輸出報警信號和聯動云臺跟蹤。
1) 全景攝像機
8個1/1.9"2MPProgressiveScanCMOS，最高分辨率及幀率可達2X4096×1800@30fps
視場角：水平360°，垂直80°
星光級超低照度，0.005Lux/F2.2（彩色），0.0005Lux/F2.2（黑白）
2) 細節跟蹤攝像機
1/1.9"2MPProgressiveScanCMOS，最高分辨率及幀率可達1920×1080@30fps
水平360°連續旋轉，垂直-15°-90°（自動翻轉）
星光級超低照度，0.002Lux/F1.5（彩色），0.0002Lux/F1.5（黑白）
37倍光學變倍，16倍數字變倍
3) 系統參數
支持區域入侵、越界、進入?yún)^(qū)域、離開區域事件偵測功能
支持檢測直徑300米范圍內運動目標，可同時檢測60個目標
支持點擊聯動功能，通過在客戶端點擊或者框選全景攝像機畫面任意位置，細節跟蹤攝像機可自動通過云臺調整與變焦，將該區域置于畫面中心。
支持目標自動跟蹤功能，通過設置智能事件規則，對設定區域內觸發事件的運動目標在設定的跟蹤時間內進行持續穩定跟蹤。并可在跟蹤過程中手動切換跟蹤目標
支持手動選擇跟蹤目標，在設定跟蹤時間內進行持續穩定跟蹤
支持多目標自動切換跟蹤，目標切換時間小于1秒。
支持標準的API開發接口，支持?？礢DK、ONVIF、CGI、PSIA和GB/T28181協議接入
內置7路報警輸入、2路報警輸出、1路音頻輸入、一路音頻輸出
光口（FC）+電口(RJ-45)網絡接口設計
